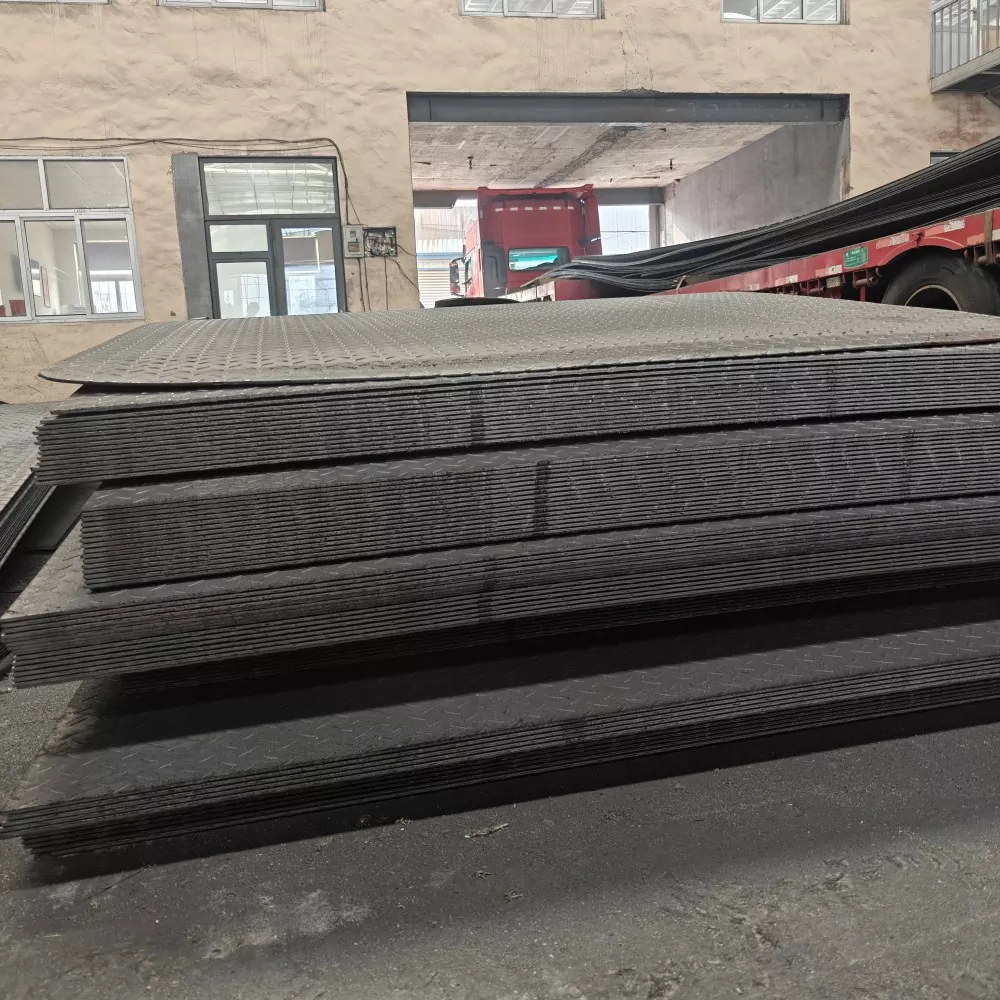

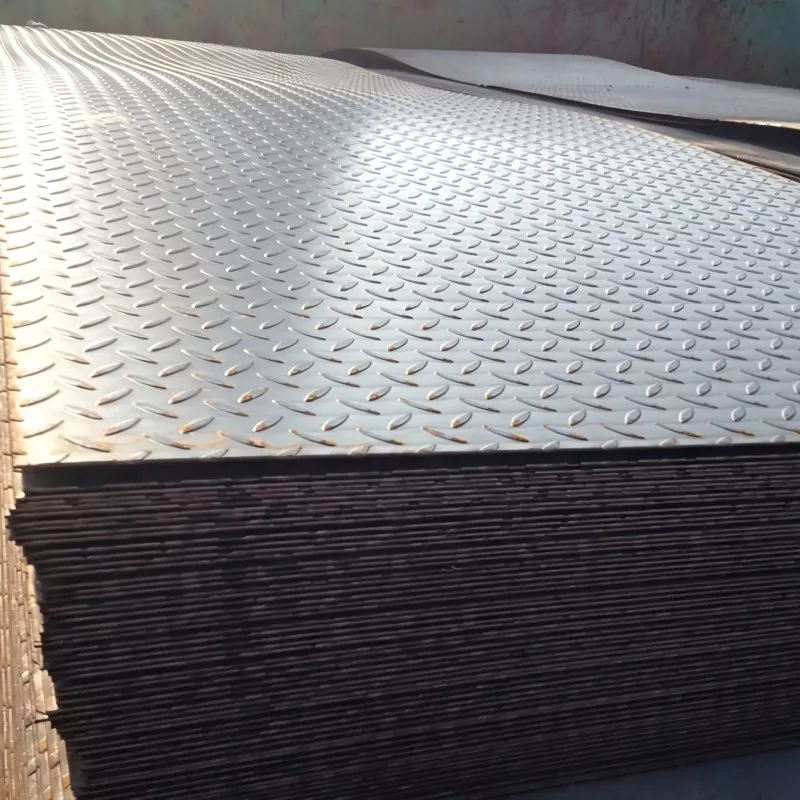

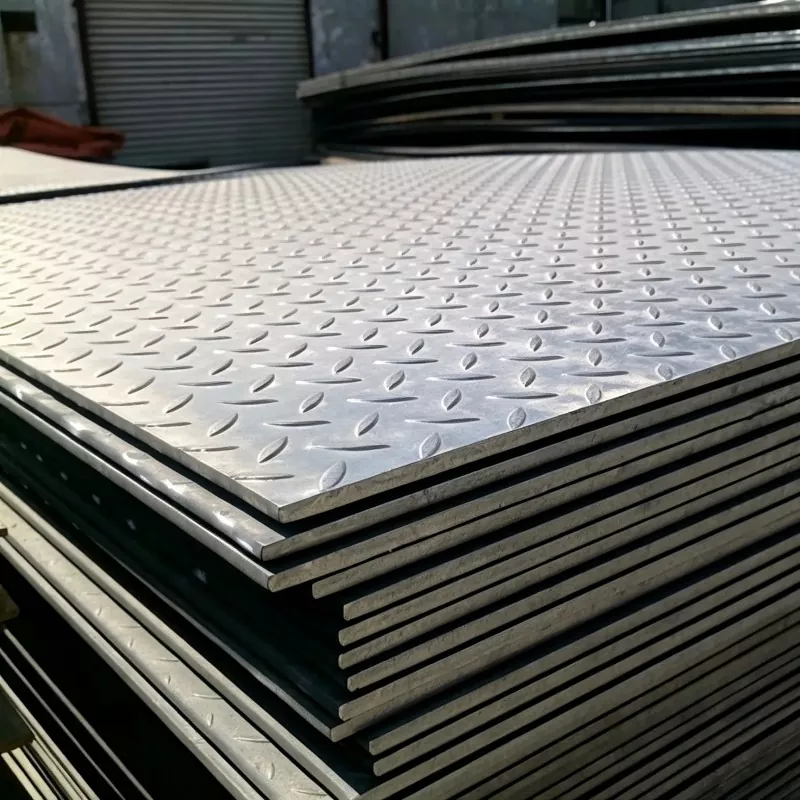

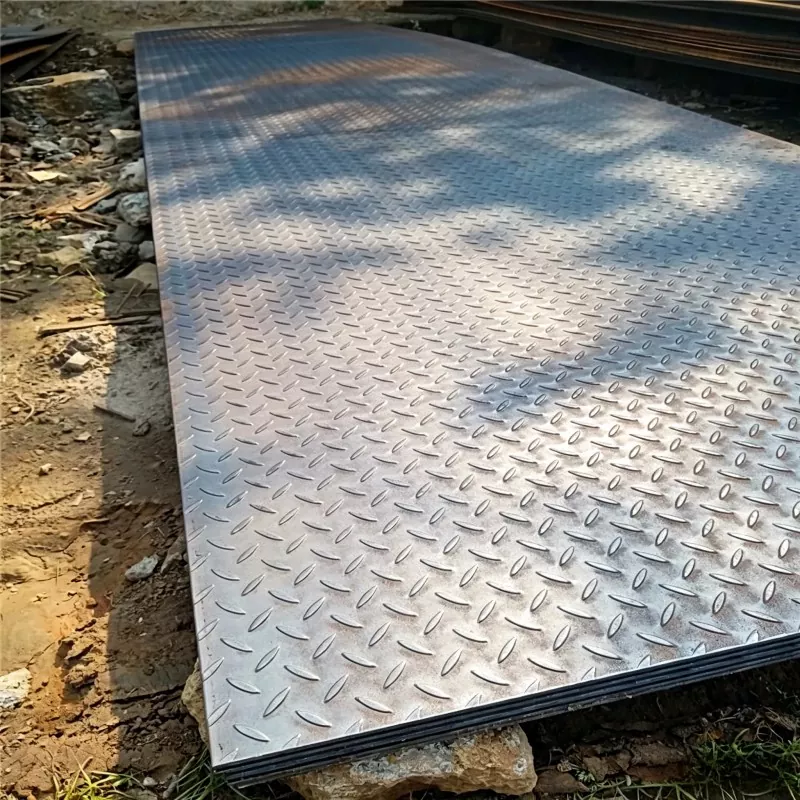

플랫폼용 열간압연 체크무늬 강판

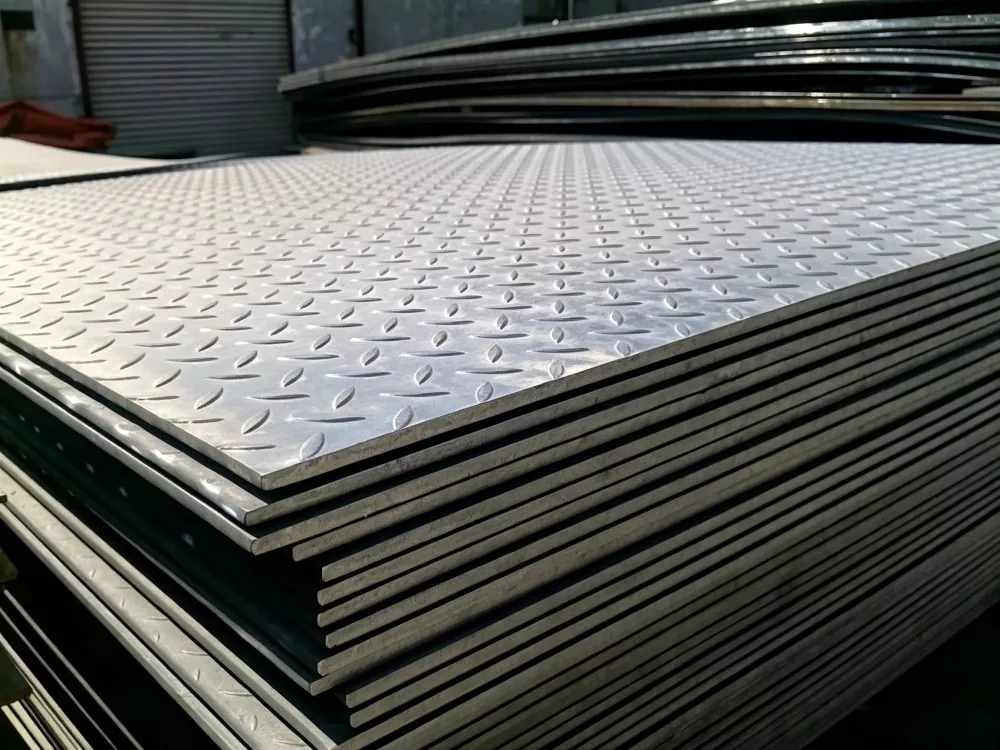

플랫폼용 열연 체크무늬 강판(다이아몬드 플레이트 또는 트레드 플레이트라고도 함)은 압연 공정 자체에서 한쪽 표면에 융기된 다이아몬드, 렌즈콩 또는 둥근 콩 패턴이 형성된 열간압연 강판입니다. 패턴은 용접, 스탬핑 또는 접착되지 않습니다. 패턴은 슬래브에서 일체형으로 롤링되므로 조기에 벗겨지거나 박리되거나 편평하게 마모될 수 없습니다.

돌출된 패턴은 두 가지 작업을 수행합니다. 첫째, 매끄러운 강철 표면을 마찰이 높은 표면으로 변환하고, 다이아몬드는 신발 밑창과 장비 타이어에 물려 건조하고, 습하고, 기름진 조건에서 안정적인 견인력을 제공합니다. 둘째, 강성을 추가합니다. 체크무늬 플레이트는 돌출된 리브가 보강재 역할을 하기 때문에 동일한 두께의 일반 플레이트보다 굽힘에 더 잘 견딥니다. 하나의 제품으로 안전성과 구조적 효율성을 동시에 얻을 수 있습니다.

등급, 패턴 및 표면 옵션

Q235B: 범용 플랫폼, 경량부터 중형까지

Q355B 고강도 플랫폼, 부하 용량 10–15 kN/m²

SS400: 아시아 사양 프로젝트를 위한 표준 구조 등급

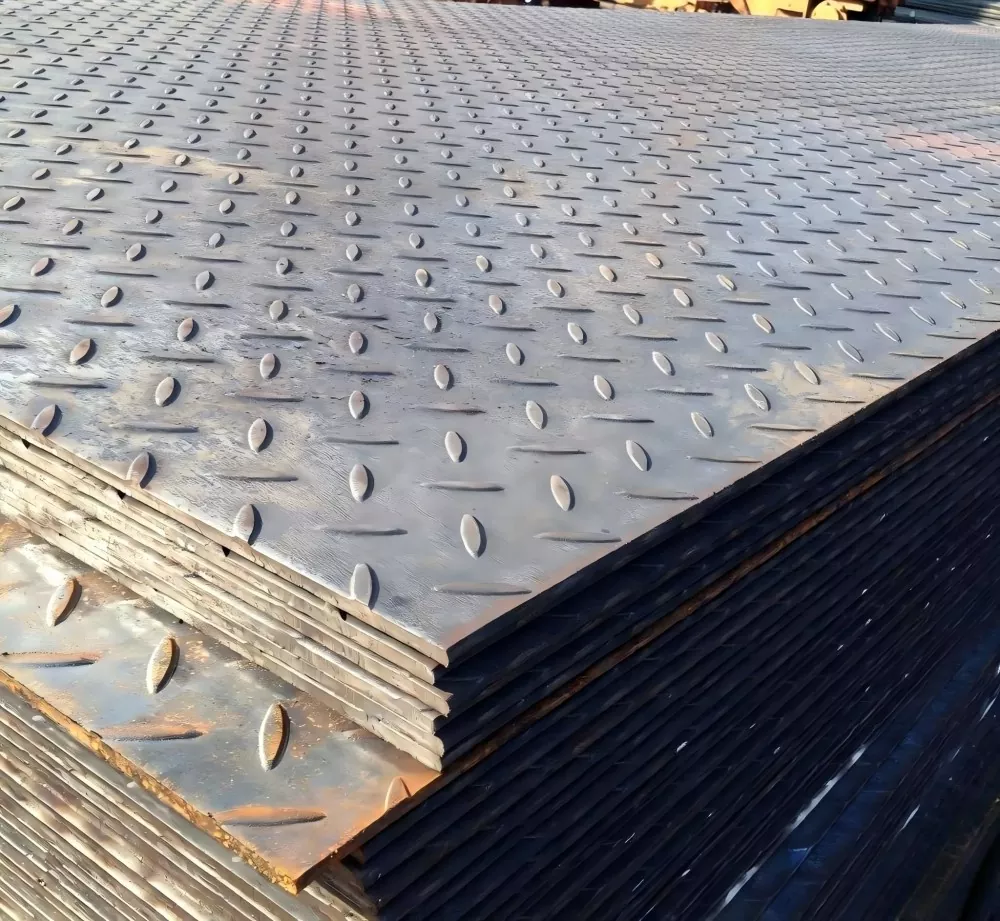

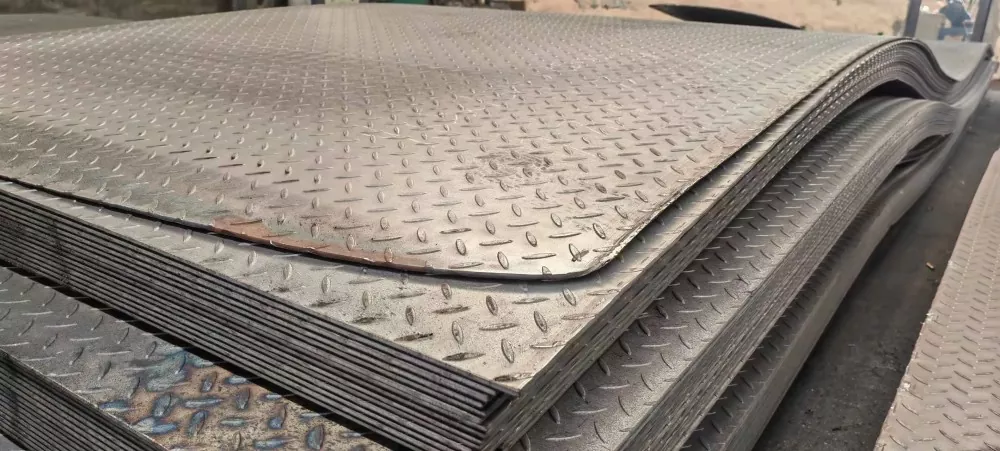

패턴: 다이아몬드, 렌즈콩/눈물방울, 둥근 콩 — 패턴 높이 0.5-1.2mm

두께: 3mm~12mm 표준; 너비 최대 2,000mm; 길이 1m~12m 또는 맞춤형 절단

표면: 검정색, 기름칠, 쇼트 블라스팅, 페인트 또는 용융 아연 도금(≥85μm)

패턴 높이와 밀도가 미끄럼 방지 성능을 결정합니다. 표준 패턴은 ≥0.6의 마찰 계수를 제공하고 Q355B 등급은 ≥0.7에 도달합니다. 이는 대부분의 안전 표준이 요구하는 최소 0.5를 편안하게 초과합니다. 실외 및 해안 플랫폼의 경우 수십 년간 부식 없는 서비스를 보장하기 위해 용융 아연 도금을 권장합니다.

주요 기능 및 이점

일체형 롤링

열간 압연 중에 패턴이 판에 압연되므로 용접할 것도 없고 벗겨낼 것도 없고 마모될 것도 없습니다. 수년간의 통행과 장비 교차 후에도 돌출된 다이아몬드는 높이와 그립을 유지합니다.

젖은 상태에서 입증된 미끄럼 방지

당사의 체크무늬 플레이트는 0.6~0.7의 미끄럼 방지 계수를 제공하며, 0.72로 3년 동안 안전하게 작동한 화학 플랜트 플랫폼을 포함하여 실제 설치에서 검증되었습니다. 다이아몬드는 물과 기름을 배출하여 평평한 강철이 스케이트장이 되는 조건에서도 견인력을 유지합니다.

추가 비용 없는 구조적 강성

융기된 패턴은 일체형 보강재 역할을 하여 동일한 두께의 일반 플레이트에 비해 굽힘 저항을 ​​향상시킵니다. 많은 플랫폼 설계는 두께 등급을 낮추면서도 처짐 한계를 충족하여 실제 재료를 절약할 수 있습니다.

비용 효율적 vs. 스테인리스 대안

연강 체크무늬 플레이트는 스테인레스 다이아몬드 플레이트의 일부에 불과합니다. 일반 산업 플랫폼, 작업장 및 차량 바닥의 경우 Q235B/Q355B 체크무늬 플레이트는 적은 재료비로 동일한 미끄럼 방지 기능을 제공합니다.

제작 준비 완료

자르고, 자르고, 용접하고, 구부리는 등 표준 제조 기술은 특별한 도구 없이도 작동합니다. 배송 전 당사 공장에서 정확한 치수까지 CNC 전단 및 레벨링이 가능합니다.

제품 사양

일반적인 응용 분야

플랫폼 제조업체 및 공급업체를 위한 열간 압연 체크 무늬 강판인 Sanhe Steel은 다음과 같은 목적으로 공장 직접 가격으로 체크 무늬 강판을 대량 공급합니다.

공장의 장비 운영 및 유지 관리 플랫폼

작업장 머리 위 통로 및 화재 탈출 통로

계단 디딤판 및 계단참

차량 화물칸 바닥 및 트레일러 데크

컨베이어 측 통로 및 기계 접근 플랫폼

하역장, 메자닌 플로어, 보행자 교량

실제 사례

중장비 및 금속 가공용으로 설계된 이 대규모 포털 프레임 작업장은 고강도 Q355B H빔 강철 기둥과 통합 오버헤드 크레인 활주로 시스템을 갖추고 있습니다. 클리어 스팬 구조로 내부 기둥의 방해물을 제거하여 플랫폼용 열연 체크무늬 강판의 원활한 취급 및 보관이 가능합니다.

운영 비용을 최적화하기 위해 지붕에는 풍부한 자연 채광을 제공하고 주간 조명 에너지 사용량을 20%까지 줄이는 반투명 채광창 패널이 장착되어 있습니다. 모든 강철 구성 요소는 신속한 현장 조립을 위해 공장 내에서 정밀 가공, 쇼트 블라스팅 및 도장 처리되어 내구성이 뛰어나고 부하가 높은 산업 시설을 일정보다 빨리 제공했습니다.

생산 과정

플랫폼용 열연 체크무늬 강판은 열간압연을 통해 생산되며, 철판을 가열한 후 압연 스탠드를 통과시켜 최종 스탠드에 문양을 새겨 넣습니다. 패턴은 한 번의 패스로 뜨거운 강철에 새겨져 2차 처리가 필요 없는 일체형 표면을 만듭니다.

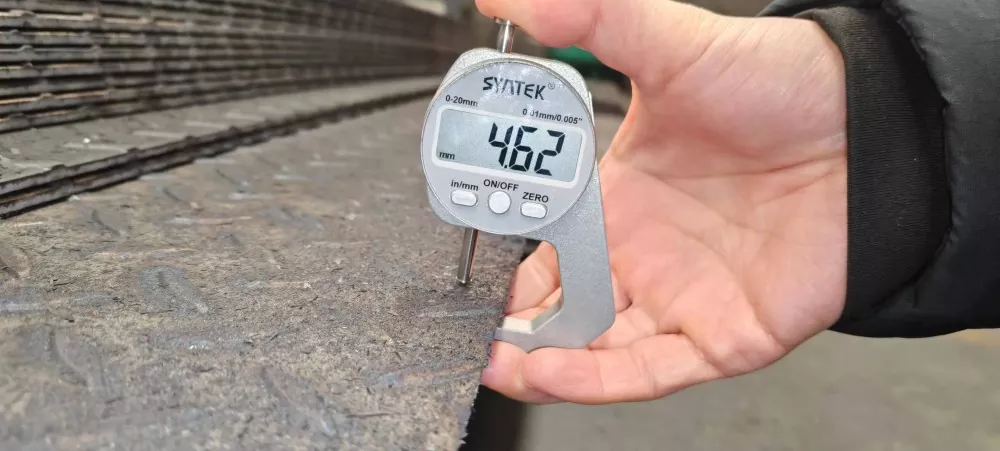

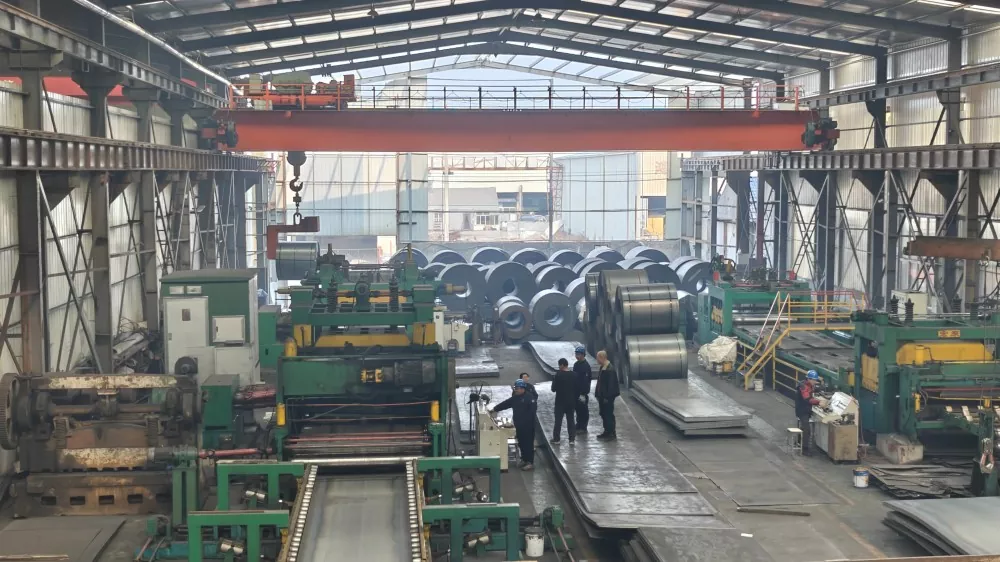

Sanhe Steel에서는 평탄화 라인에서 코일을 수평으로 맞춘 다음 CNC 전단 라인에서 정확한 치수로 절단합니다. 두께 공차는 ±0.8mm로 유지되고 패턴 높이 편차는 ±0.1mm 이내로 유지되며 모든 배치에서 검증됩니다. 귀하의 사양에 따라 아연도금, 페인팅 또는 오일링이 적용됩니다.

품질 관리는 CNAS 인증을 받은 사내 실험실 테스트 기계적 특성 및 패턴 형상을 통해 ASTM/JIS/EN 요구 사항을 따릅니다. 모든 배송에는 밀 테스트 인증서가 함께 제공됩니다.

Sanhe Steel을 선택하는 이유

감사할 수 있는 철강 공급업체

Sanhe Steel은 CNC 전단, 레벨링 및 슬리팅 라인과 CNAS 인증을 받은 사내 실험실을 갖춘 Qingdao Jiaozhou의 진정한 제조 시설입니다. 2008년부터 당사는 무역업체에서 가공 파트너로 발전하여 전 세계적으로 건설, 자동차 및 에너지 프로젝트에 서비스를 제공하고 있습니다.

글로벌 표준 인증

CE(EU CPR), IATF 16949(자동차), ISO 9001, ISO 14001, ISO 45001. 모든 배치는 MTC와 함께 배송되며 요청 시 EN 10204 유형 3.1/3.2를 사용할 수 있습니다. 제3자 검사(SGS, BV)는 언제나 환영합니다.

공장 수준 공급 전력

Baowu 및 HBIS와의 장기적인 전략적 파트너십을 통해 우선 소싱과 10,000톤 이상의 재고를 확보했습니다. 표준 재고 품목은 7~15일 내에 배송됩니다. 긴급 주문은 신속하게 처리될 수 있습니다.

모서리를 자르지 않고 크기에 맞춰 자르세요

우리는 고객의 정확한 치수에 맞게 절단, 수평 조정 및 절단된 플레이트를 제공하여 시간을 절약하고 낭비를 줄이며 2차 가공을 제거합니다. 알아낼 수 있는 원시 코일이 아닌 바로 설치할 수 있는 재료를 받게 됩니다.

FAQ

Q: 승강장용 열연 체크무늬 강판은 어느 두께로 사용해야 하나요?

A: 보행자 통로 및 조명 유지 관리 플랫폼의 경우 4~6mm Q235B가 표준입니다. 중장비 플랫폼의 경우 8mm+ Q355B를 사용하십시오. 등급 업그레이드로 적재 용량이 약 두 배로 늘어납니다. 귀하의 하중과 스팬을 보내주시면 올바른 사양을 확인해 드리겠습니다.

Q: 옥외 플랫폼에는 아연 도금이 필요합니까?

A: 실외 또는 해안 설치의 경우 그렇습니다. 용융 아연 도금(≥85μm)은 베어 플레이트의 재도장 주기가 2~3년인 데 비해 서비스 수명을 20년 이상 연장합니다. 우리는 처리 파트너를 통해 사내 아연 도금을 제공합니다.

Q: 계단 디딤판에 가장 적합한 패턴은 무엇입니까?

A: 다이아몬드 패턴은 계단의 고전적인 선택입니다. 그 기하학적 구조는 모든 방향에서 동일한 그립감을 제공합니다. 계단 적용에는 패턴 높이 1.0-1.2mm가 권장됩니다.

Q: 접시를 원하는 크기로 자를 수 있나요?

A: 그렇습니다. CNC 전단, 슬리팅 및 레벨링은 당사의 핵심 처리 기능입니다. 우리는 엄격한 공차 제어를 통해 정확한 치수의 플레이트, 스트립 및 불규칙한 모양을 제공합니다.

Q: 플레이트와 함께 제공되는 인증서는 무엇입니까?

A: 모든 배송에는 밀 테스트 인증서가 포함되어 있습니다. EN 10204 유형 3.1/3.2, SGS/BV 제3자 검사 및 전체 CE 문서는 요청 시 제공됩니다.
