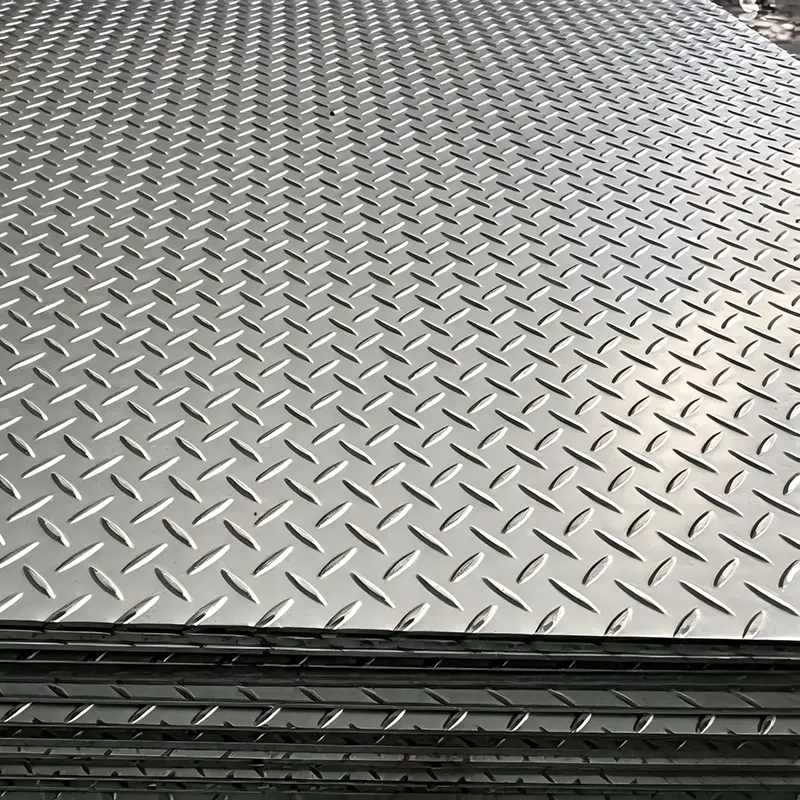

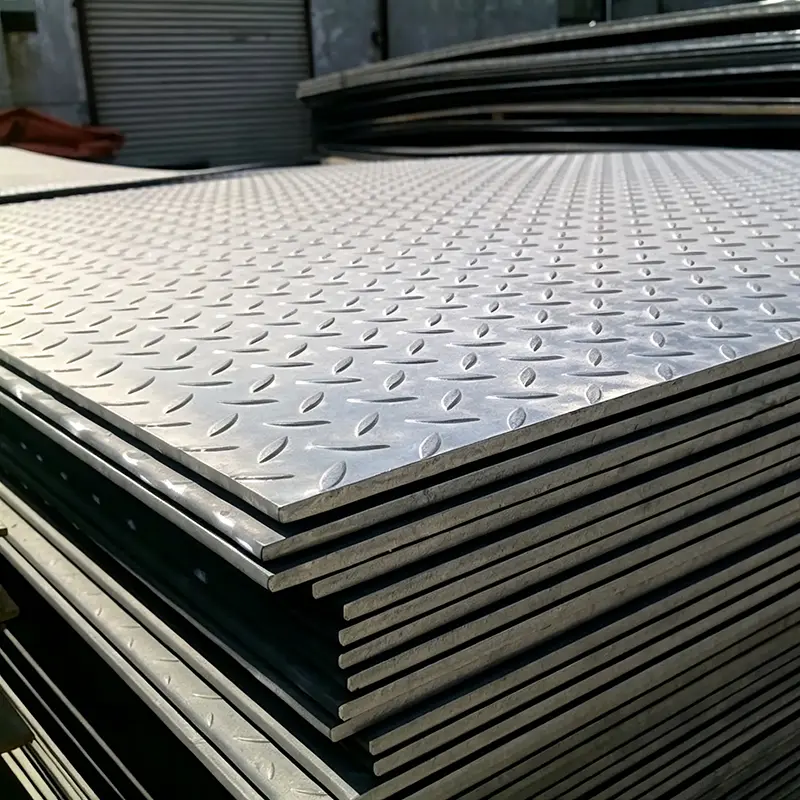

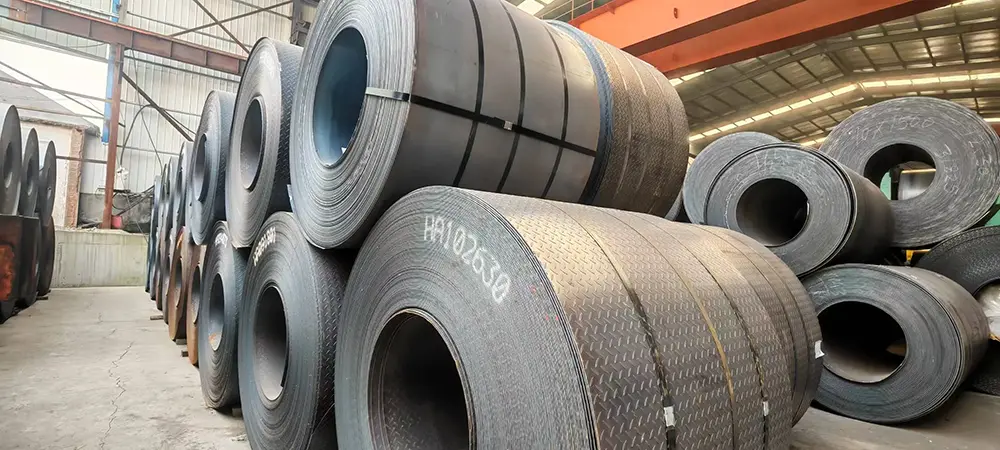

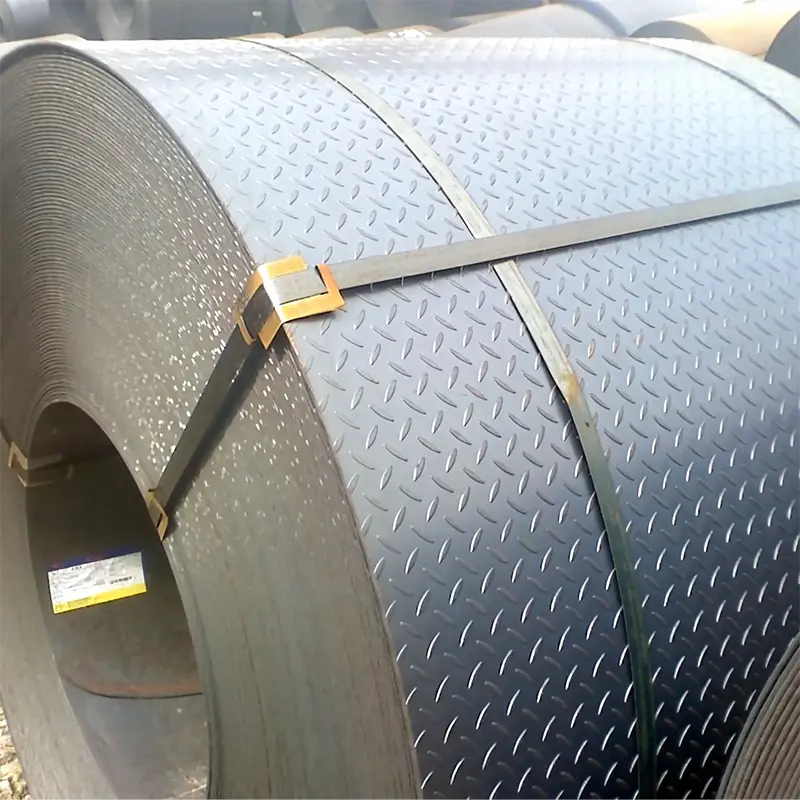

5mm 체크무늬 플레이트

Sanhe Steel은 프리미엄 체크무늬 플레이트 생산에 중점을 두고 있는 중국의 유명한 현지 공장이자 전문 체크무늬 플레이트 제조업체입니다. 우리는 정상적인 서비스 조건에서 신뢰할 수 있는 3~5년 품질 보증을 제공합니다. 5mm 체크무늬 플레이트는 유지 관리 비용이 적고 수명이 긴 비용 효율적인 구조용 강재로 글로벌 유통업체에서 선호하는 제품입니다.

문의 보내기

제품 설명

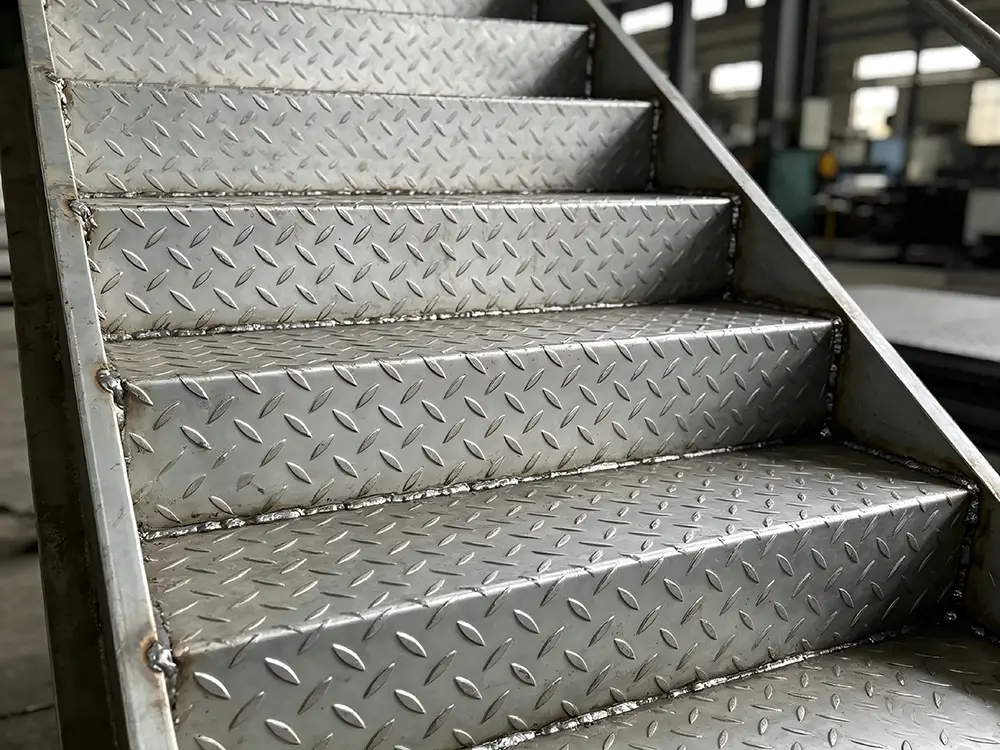

체크무늬 플레이트는 미적으로 아름답고, 미끄러짐 방지 기능이 있으며, 강도가 향상되고, 강철 절약 등의 장점을 제공합니다. 그들은 운송, 건설, 장식, 장비 베이스 플레이트, 기계, 조선 및 기타 분야에서 널리 사용됩니다. 일반적으로 사용자는 체크무늬 판의 기계적 또는 물리적 특성에 대해 높은 요구 사항을 부과하지 않습니다. 따라서 판 품질은 주로 패턴 형성 속도, 패턴 높이, 패턴 간 높이 변화에 반영됩니다. 일반적인 시장 두께 범위는 0.8 - 8mm이며 일반적인 너비는 1250mm 및 1500mm입니다.

사양 매개변수

제품명	5mm 체크무늬 플레이트
두께	5mm
등급	S355, SS400, Q235, Q345, ASTM A36
유형	다이아몬드 플레이트, 체크무늬 플레이트
모양	패턴은 납작한 콩, 다이아몬드 모양, 둥근 콩 모양 등 납작한 형태와 둥근 형태가 혼합된 형태로 되어 있습니다.
기준	GB/T700, GB/T712, GB/T4171
기술	열간 압연 상태로 배송됨
표면 처리	검정, 기름칠, 페인트, 아연 도금 등

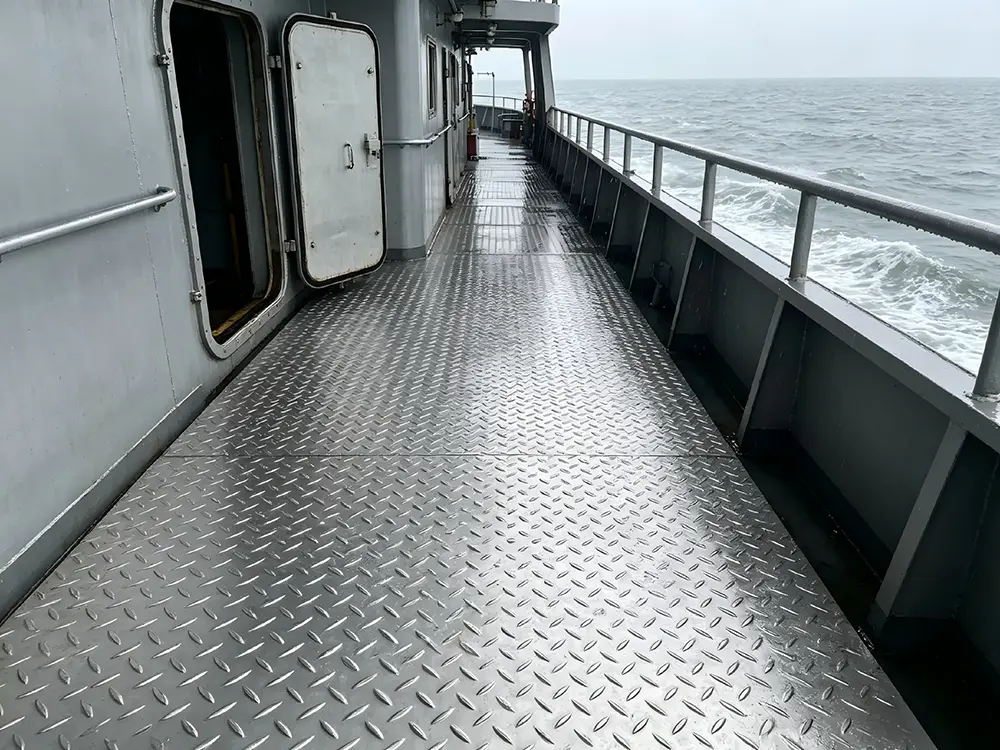

애플리케이션	선박용 플레이트, 건축물 구조, 보일러 플레이트, 컨테이너 플레이트
용인	±1
특징	미끄러짐 방지 및 성능 향상

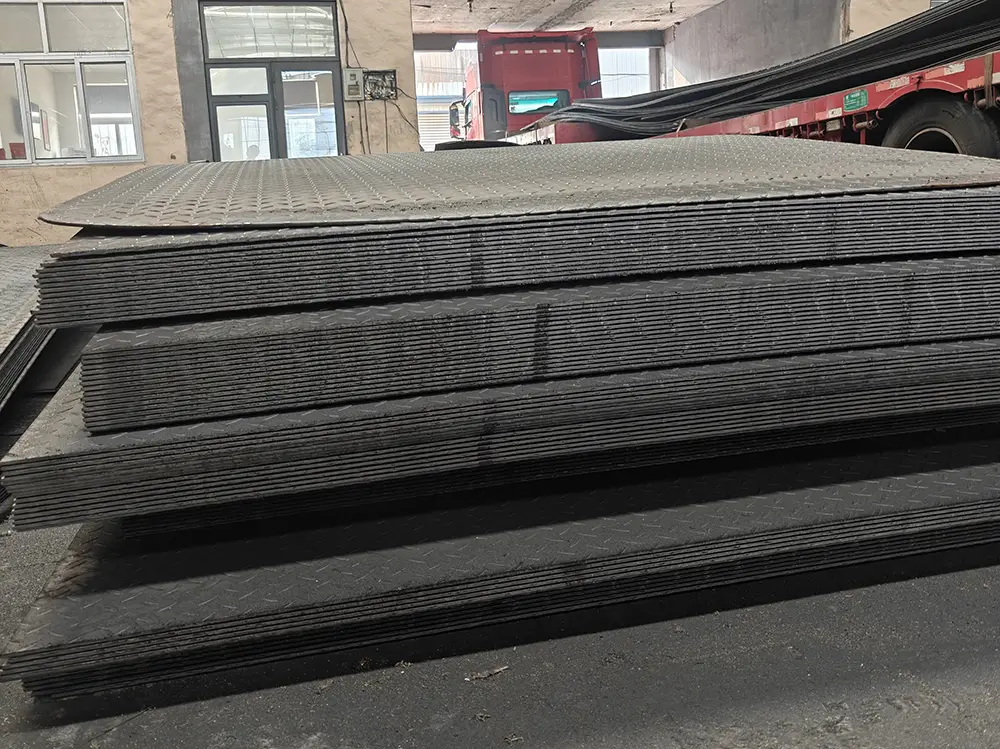

제품 품질 분류 기준

표면 품질과 패턴 정밀도에 따라 당사의 5mm 체크 무늬 플레이트는 일반 정밀 등급과 고정밀 등급으로 구분되어 다양한 엔지니어링 및 상업 조달 표준을 충족합니다.

1. 일반정밀급

Steel 표면은 얇은 산화물 스케일, 약간의 녹, 산화물 스케일 탈락으로 인한 국부적인 거친 표면을 허용합니다. 기타 국부적인 결함은 판 높이 및 깊이의 허용 편차를 초과해서는 안 됩니다. 패턴 높이를 초과하지 않는 불분명한 버와 개별 흔적은 패턴에 허용됩니다. 단일 결함의 최대 면적은 패턴 길이의 제곱을 초과하지 않아야 일반 엔지니어링에 대한 기본적인 미끄럼 방지 및 구조적 사용 요구 사항을 보장합니다.

2. 고정밀급

강철 표면에는 얇은 산화물 스케일과 약간의 녹만 허용됩니다. 모든 국부적인 결함의 높이와 깊이는 판 두께 공차의 절반을 초과해서는 안 됩니다. 패턴은 완전하고 손상되지 않았으며 두께 공차의 절반 이내의 아주 작은 국소 버만 있습니다. 이 등급은 더 매끄러운 표면, 더 균일한 패턴 높이 및 더 높은 평탄도를 특징으로 하며, 높은 수준의 건축 장식, 정밀 장비 베이스 및 고급 해양 프로젝트에 적합합니다.

생산기술

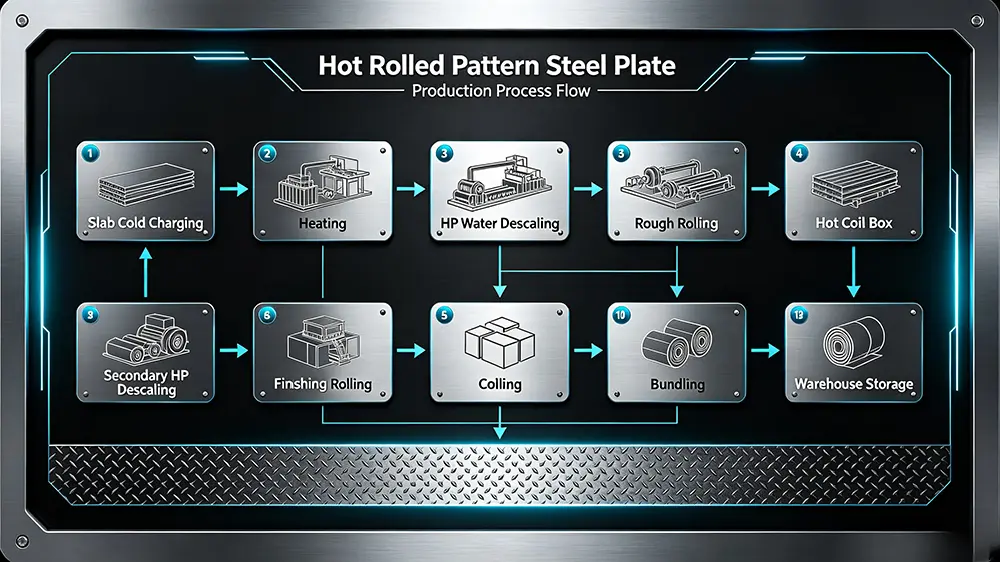

완전한 생산 흐름 : 슬래브 냉간 충전 → 가열 → 고압 물 스케일 제거 → 거친 압연 → 열간 코일 상자 → 2차 고압 스케일 제거 → 마무리 압연 → 층류 냉각 → 코일링 → 번들링 → 창고 보관.

정밀한 온도 제어

마무리 롤링 출구 온도는 870°C(±20°C), 코일링 입구 온도는 620°C(±20°C)로 제어되는 고정 온도 시스템을 엄격하게 구현하여 균일한 판 질감과 안정적인 기계적 특성을 보장합니다.

전문 롤러 구성

최종 마감 스탠드의 상부 작업 롤에는 포지티브 크라운 패턴 롤러를, 하부 작업 롤에는 네거티브 크라운 롤러를 채택하여 마이크로 웨이브 롤링 전략을 일치시켜 평판 모양과 일관된 패턴 높이를 보장합니다.

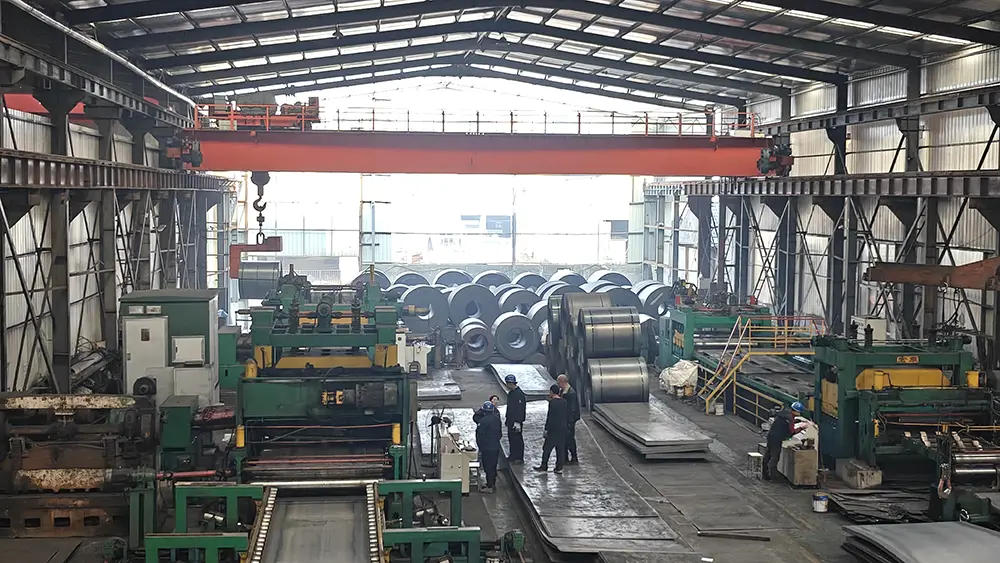

프로세스 최적화 업그레이드

최적화된 롤링 기술을 통해 최대 패턴 높이가 1.2mm에 달하는 높은 패턴 높이 생산이 가능해 높은 미끄럼 방지 표준 엔지니어링 요구 사항을 충족합니다.

Process optimization

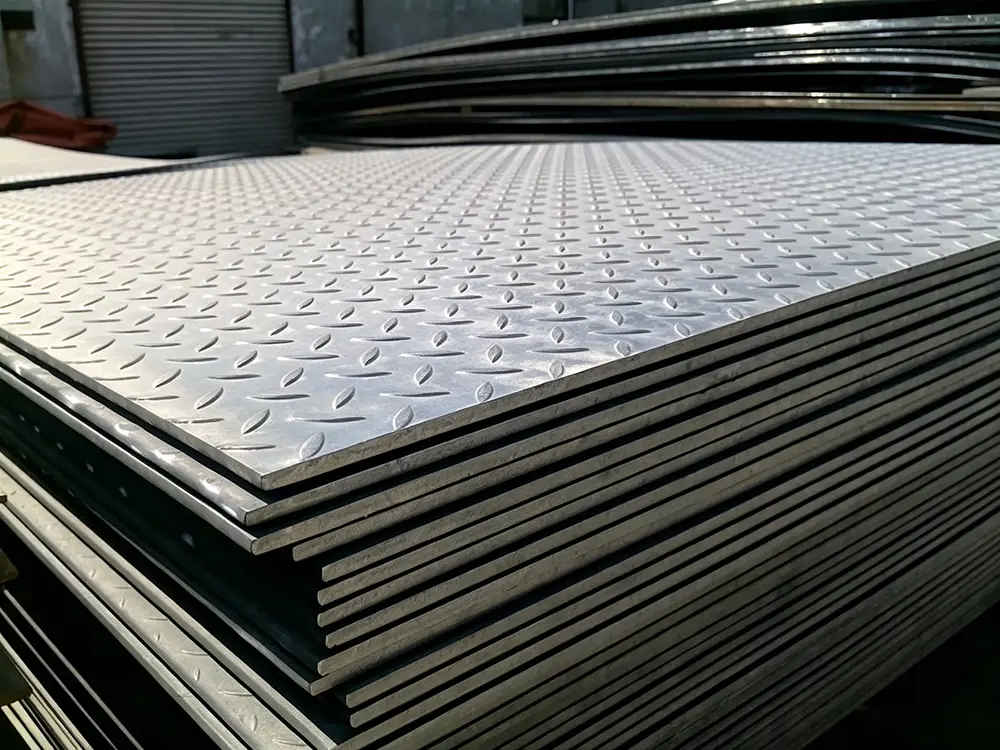

최근 실제 사례

엔지니어링 운송 차량 개조 프로젝트 (말레이시아 국내 대형 차량 공장)

적용 제품 매개변수: 5mm SS400 열간 압연 체크무늬 판, 렌즈콩 납작한 콩 패턴, 맞춤형 고정 길이 6000mm, 너비 1500mm, 검은색 산 세척 표면, 인장 강도 ≥400MPa, 연신율 ≥25%, JIS G3101 표준을 엄격하게 구현합니다.

체크무늬강판의 이론중량표(mm)

베이스 두께(mm)	베이스 두께의 허용 편차	이론적인 질량(kg/m²) - 다이아몬드 패턴	이론적 질량(kg/m²) - 렌즈콩 패턴	이론적인 질량(kg/m²) - 둥근 콩 패턴
2.5	±0.3	21.6	21.3	21.1
3	±0.3	25.6	24.4	24.3
3.5	±0.3	29.5	28.4	28.3
4	±0.4	33.4	32.4	32.3
4.5	±0.4	38.6	38.3	36.2
5	+0.4 / -0.5	42.3	40.5	40.2
5.5	+0.4 / -0.5	46.2	44.3	44.1
6	+0.5 / -0.6	50.1	48.4	48.1
7	0.6 / -0.7	59	58	52.4
8	+0.6 / -0.8	66.8	65.8	56.2
