절임 및 기름칠 강판

전체 이름이 열간압연 산세 및 오일 시트 및 코일인 산세 플레이트는 프리미엄 열간 압연 얇은 코일로 제조된 철강 제품의 일종입니다. 원료는 완전한 산세척 라인을 통과하여 표면 밀 스케일을 제거한 후 가장자리 다듬기, 마무리 및 기타 마무리 절차를 따릅니다.

일반 열연강판에 비해 표면 상태가 좋고, 치수 공차가 엄격하며, 스탬핑 성능이 우수합니다. 한편, 산세 및 오일 처리 강판은 냉간 압연 강판보다 훨씬 저렴합니다. 이 때문에 “냉간압연강판을 열연재로 대체”하는 이상적인 원가절감 대체재로 인식되고 있다.

산세 및 기름칠 강판은 자동차 제조, 기계 생산, 가전제품 제조, 경공업 및 하드웨어 분야 전반에 걸쳐 광범위한 응용 분야를 발견했습니다. PO 강판은 자동차 섀시 부품, 휠 허브, 압축기 하우징 및 기타 주요 부품 생산에 특히 중요한 용도로 사용됩니다.

산세 공정의 중요 관리점

가장자리 트리밍 정밀도: 작업으로 경화된 가장자리를 제거하기 위해 슬릿 폭 공차 ±0.5mm의 측면 트리밍을 적용합니다. 이는 휠 허브의 딥 드로잉 중 가장자리 균열을 방지합니다. 이는 트리밍되지 않은 HRC를 사용할 때 흔히 발생하는 오류입니다.

주유 중량 관리: 산세 후 방청유를 1.0~2.0g/m²(양면) 도포합니다. 로봇 용접을 사용하는 고객의 경우 용접 튀김 및 다공성을 방지하기 위해 요청 시 이를 0.5~0.8g/m²로 조정할 수 있습니다. 이는 자동차 Tier 1 공급업체의 특정 문제점을 해결한 것입니다.

표면 거칠기(Ra): ~Ra 1.5-2.5μm를 제공하는 표준 HRPO와 달리 당사는 중간 샌딩 없이 직접 페인팅이 필요한 응용 분야를 위해 Ra ≤ 1.2μm의 미세 마감 변형을 제공합니다.

산세강판과 냉연강판의 비교

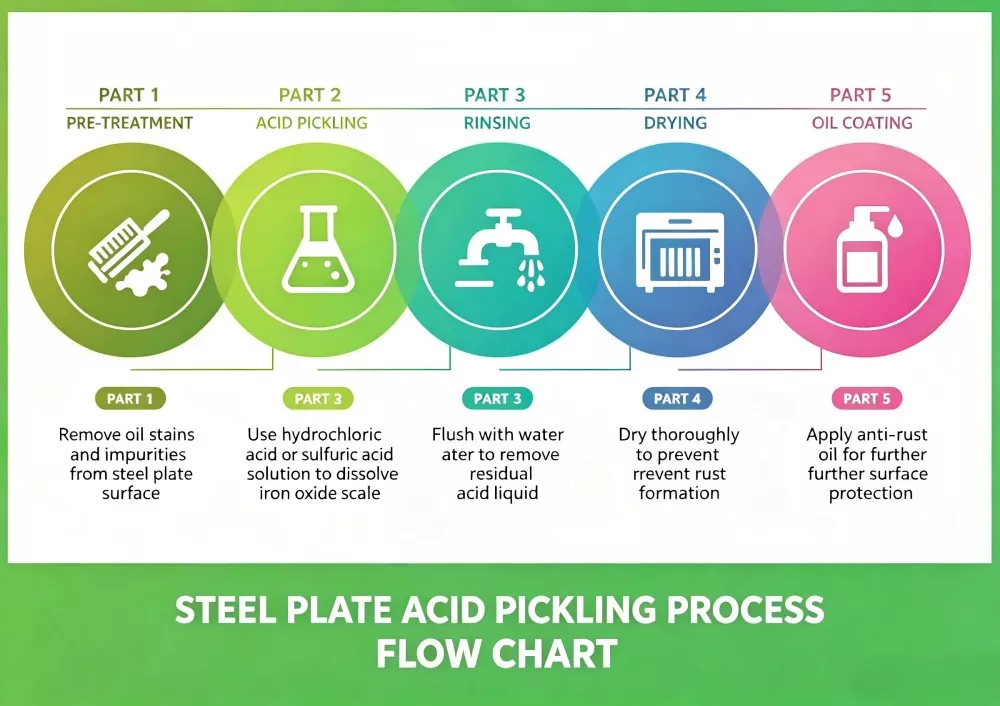

철강 산세의 원리

산 세척은 산의 화학적 용해력에 의존합니다.

당사의 산업용 연속 산세척 라인에서는 독점 부식 억제제와 함께 18-22% 농도의 고농도 염산(HCl)을 주로 사용합니다. 이 특정 제제는 자철석(Fe₃O₄) 스케일을 효과적으로 제거하는 동시에 강철 기판에서 수소로 인한 기포를 방지합니다. 이는 전문 피클러와 일반 가공업체를 구별하는 중요한 제어 지점입니다.

이러한 산은 산세 및 기름칠된 강판의 표면을 덮고 있는 산화물 및 오염물질과 화학 반응을 일으키고, 이러한 물질을 용해시켜 강철 베이스에서 벗겨냅니다.

산세 강판 용도, 일반 등급 및 사양 참조

냉간압연강판을 언제 HRPO로 대체해야 할까요?

실제 사례 참고 1

독일 농기계 OEM을 위한 비용 절감 프로젝트

과제: 고객은 수확기 캐빈 브래킷에 2.0mm CR4 냉간 압연강을 사용하고 있었으며 재료 비용은 전체 부품 비용의 34%를 차지했습니다. 그들은 기존 스탬핑 다이를 개조하지 않고 대안이 필요했습니다.

우리의 개입: 도면(굽힘 반경 R=6mm, 두께 공차 ±0.08mm)을 분석한 후 2.0mm SPHC-PO로 대체하는 것이 좋습니다. 우리는 로봇 용접 라인(Fronius 브랜드)에 다공성 문제가 없도록 윤활 중량을 0.6g/m²로 조정했습니다.

결과: 재료비 22% 절감(브래킷당 €0.85 절감 × 180,000개/년 = 연간 €153,000 절감). 분체 코팅 후 갈라짐이나 표면 결함이 없습니다(200°C에서 20분 동안 경화). 클라이언트는 이제 이 대체품을 3개의 추가 부품 번호로 전환했습니다.

적용 시나리오 및 재료 등급 선택 권장 사항

절인 접시와 기름을 바른 접시의 장점

우수한 치수 정확도 : ±0.05mm 두께 공차 (현장 초음파 두께 측정기로 확인, 각 코일에 검사 보고서 첨부)

뛰어난 기계적 특성: 항복 강도 235-345MPa, 신장률 ≥ 38%(JIS Z 2241 인장 시험에 따라, 모든 히트 수에서 샘플 채취)

뛰어난 작업성 : Deep Drawing to Draw ratio 2.2 성공 (양산 전 자체 프레스 연구소에서 검증)

품질 보증 및 공급망 추적성

밀링 소스: 당사 코일은 Baosteel, Shougang 및 HBIS에서 생산됩니다(EN 10204 Type 3.1 풀밀 테스트 인증서 포함).

제3자 검사: 선적항에서 SGS/BV 검사가 허용됩니다. 요청 시 공정 내 산세척 농도 로그를 제공합니다.

녹 방지 보증: 실내 보관(RH < 60%, 온도 15-25°C)에서 6개월 동안 붉은 녹이 없음을 보장합니다(VCI 오일링 옵션을 통해 표준 3개월에서 연장).

FAQ

Q1: 산세강판과 오일강판과 냉연강판의 차이점은 무엇인가요?

A1: PO(Pickled & Oiled) 강판은 산세 처리된 열간 압연 강판을 기반으로 하며 비용이 저렴합니다. 냉간압연강판은 표면이 매우 매끄럽고 두께가 0.3mm까지 얇아 고정밀 부품에 적합합니다. PO 플레이트는 중간 정도의 구조 부품에 적합한 반면, 냉간 압연 시트는 엄격한 공차 요구 사항이 있는 높은 표준 외관 부품을 대상으로 합니다.

Q2: PO강판을 옥외용 제품에 직접 사용할 수 있나요?

A2: 아니요. 표면의 방청유는 보관 및 처리 중에 단기적인 임시 보호 기능만 제공합니다. 장기간 실외 노출의 경우 부식 방지 능력을 높이기 위해 페인팅, 아연 도금 또는 분체 코팅과 같은 후속 표면 처리가 필요합니다.

Q3: PO 강판에 대해 어떤 두께 범위를 제공할 수 있습니까?

A3: 당사의 표준 두께 범위는 고객의 도면 요구 사항에 따라 1.0mm ~ 6.0mm, 너비는 800mm ~ 2000mm, 길이는 1000mm ~ 6000mm입니다.

Q4: PO 강철은 일반 보관 시 얼마나 오랫동안 녹슬지 않는 상태를 유지할 수 있습니까?

A4: 습한 공기나 화학 가스가 없는 건조한 실내 창고에 보관하면 방청유가 강철 표면을 3~6개월 동안 보호할 수 있습니다. 조기 산화를 방지하려면 야외에 쌓는 것을 피하십시오.
