Q235B 열연강판 성형의 굽힘균열 분석

Q235B 열간압연 스트립은 일반적인 탄소 구조용 강재입니다. 적당한 신율, 강도, 인성 및 성형성을 갖고 있습니다. 이 소재는 스탬핑 및 용접에 적합하므로 공장에서는 건물 및 교량용 기계 부품 및 고품질 용접 구조 부품을 만드는 데 널리 사용됩니다.

샘플 성형 테스트를 실행했지만 굽힘 중에 대량 균열이 발견되었습니다. 고객의 기준에 맞는 근본 원인을 찾고 개선 방안을 마련하기 위해 우리 팀에서는 균열이 발생한 샘플을 대상으로 테스트를 진행했습니다. 굽힘 균열의 원인을 확인하기 위해 화학적 조성, 균열 및 손상되지 않은 부분의 미세 구조, 파손 표면 형태, 내부 개재물 및 입자 크기를 확인했습니다.

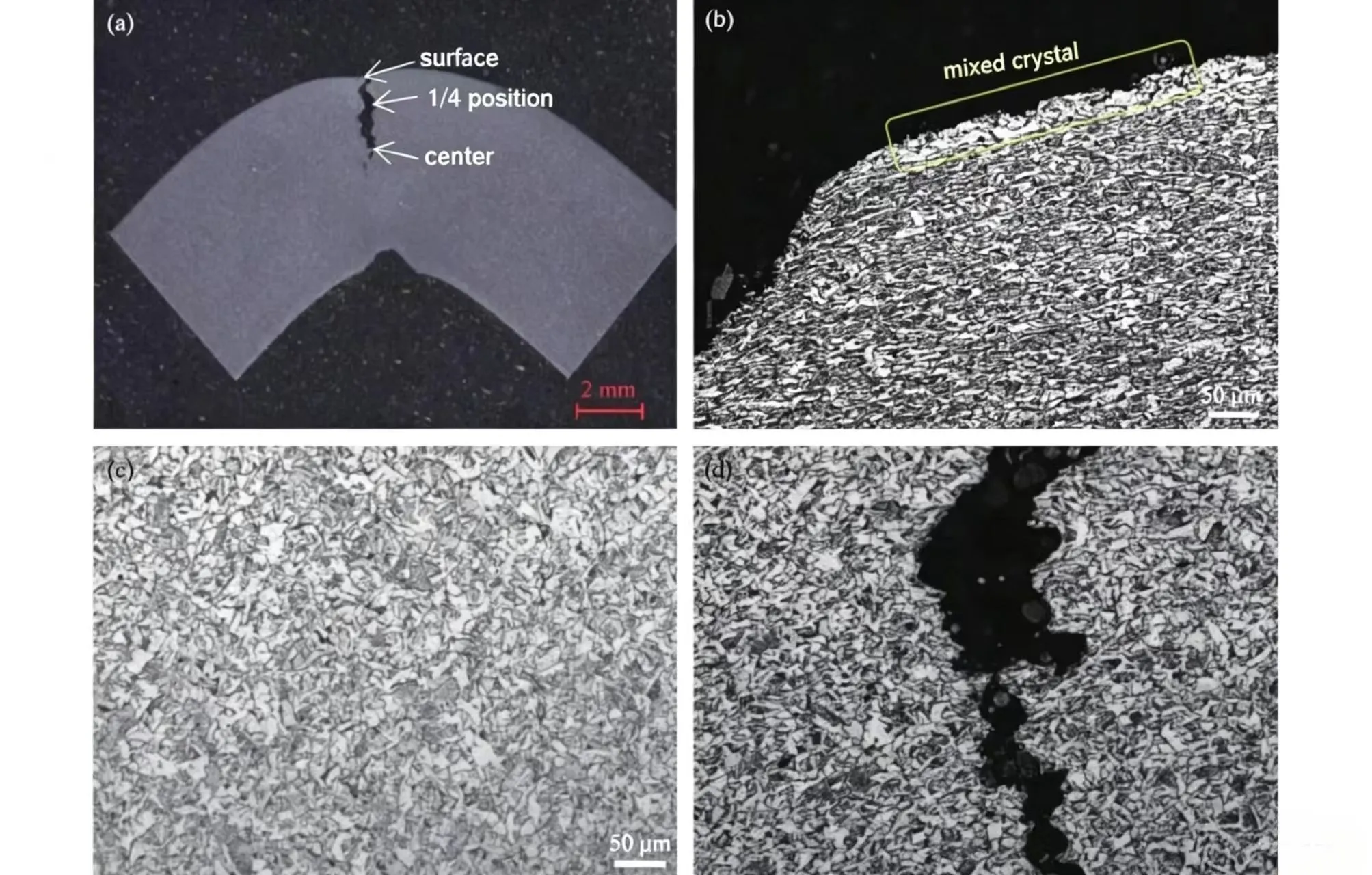

Sanhe의 엔지니어들은 표면 탈탄과 혼합 입자 구조가 균열을 시작하지 않지만 기존 균열이 훨씬 더 빨리 퍼지게 한다는 것을 발견했습니다. 원시 스트립의 미세 구조는 모든 테스트 피스에서 일관되게 유지됩니다. 베이나이트 함량은 표면에서 코어로 떨어지는 반면 페라이트 함량은 증가하며 소량의 침상 페라이트가 스트립 표면에 나타납니다.

솔루션

1. 스탬핑 및 구부리기 전에 스트립 가장자리의 버를 갈아서 제거합니다. 이는 거친 절단으로 인해 발생하는 작은 모서리 미세 균열을 제거하고 굽힘 균열을 크게 줄입니다.

2. 고객의 엄격한 굽힘 요구 사항에 대해 이야기하십시오. 항복 강도가 낮은 대체 강철 등급을 권장하거나 목표 인장 성능 값을 조정하여 Q235B 스트립을 주문에 맞게 맞춤화할 수 있습니다. 맞춤형으로 제작된 보다 부드러운 기계적 특성은 스탬핑 공정에 적합하고 굽힘 균열이 나타나는 것을 방지합니다.
